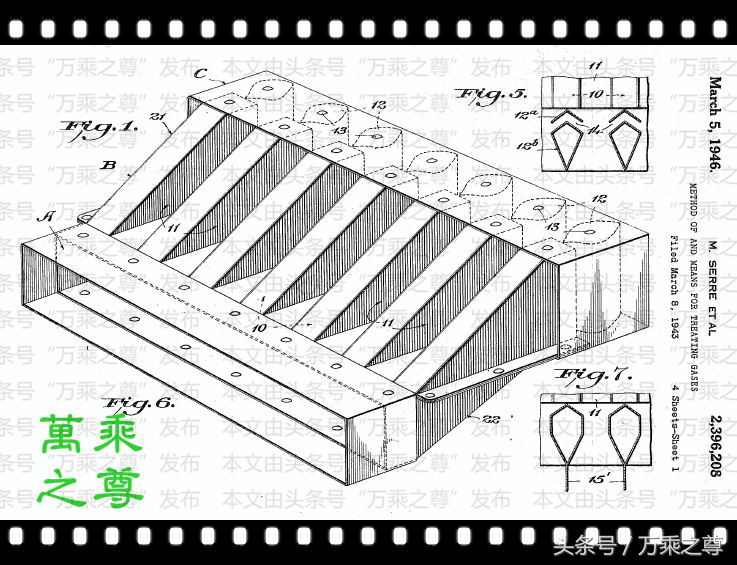

这是一张1946年的隐形飞机尾喷口设计图，美国从德国山寨来的

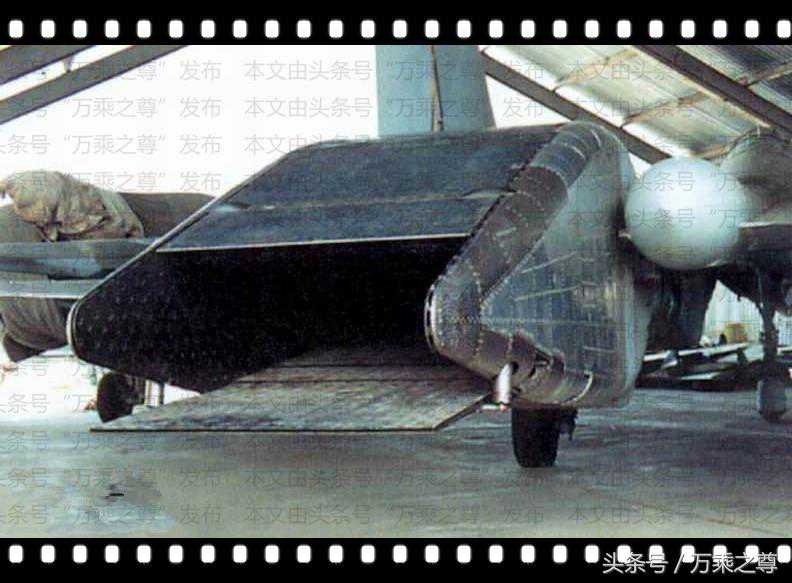

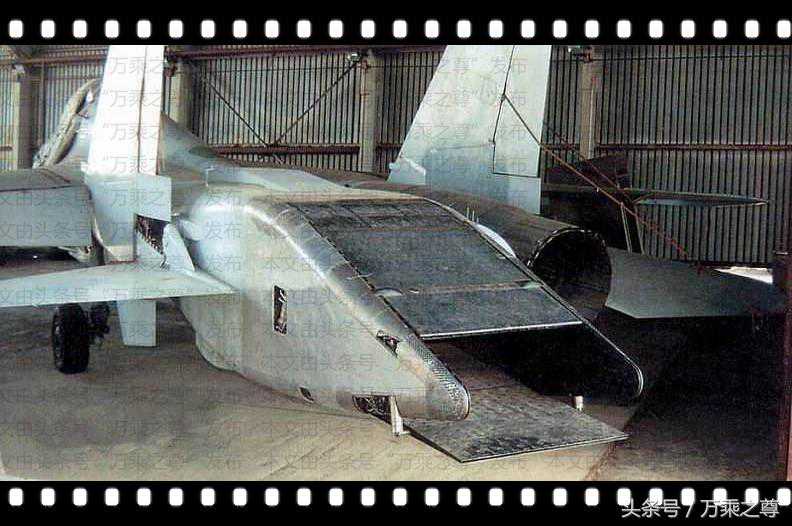

装在F15战机上的试验形喷口

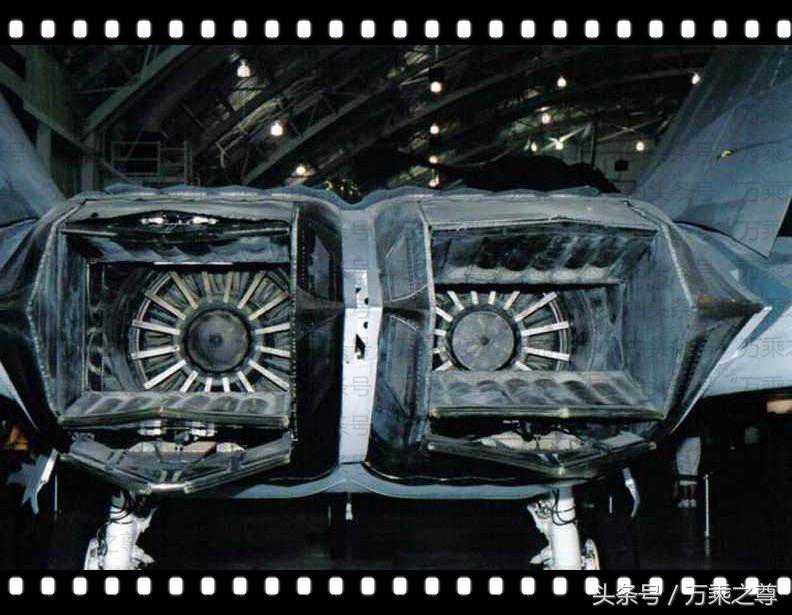

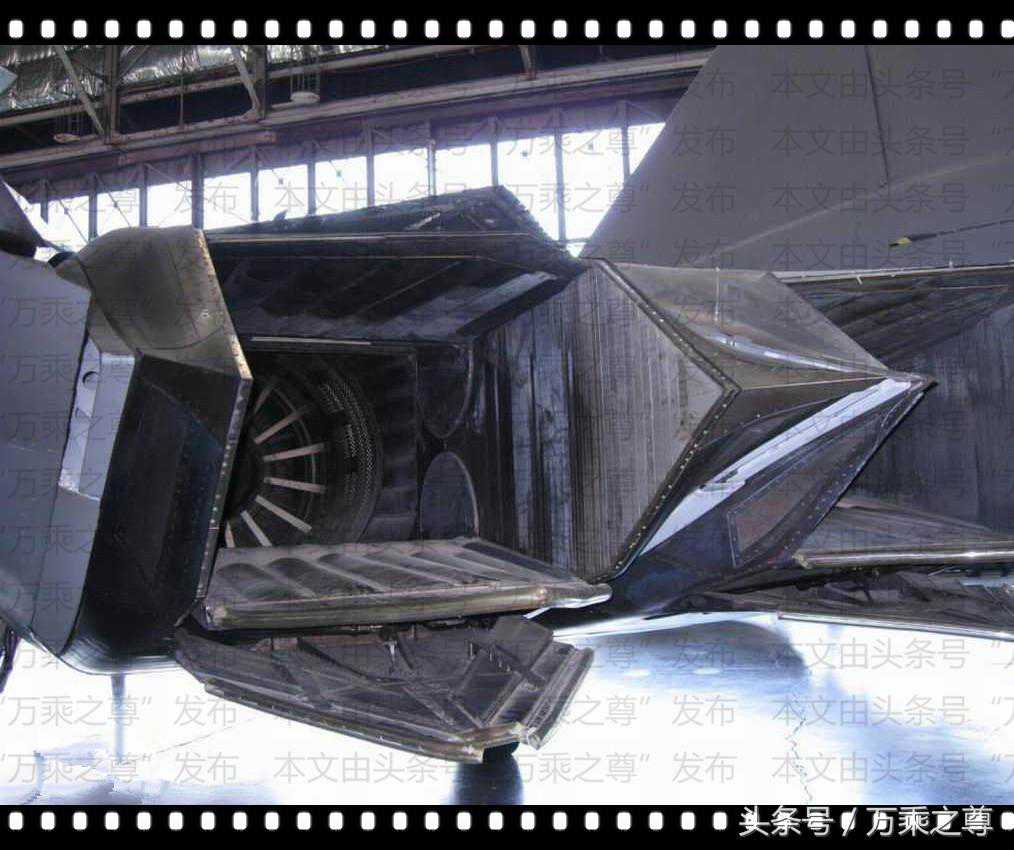

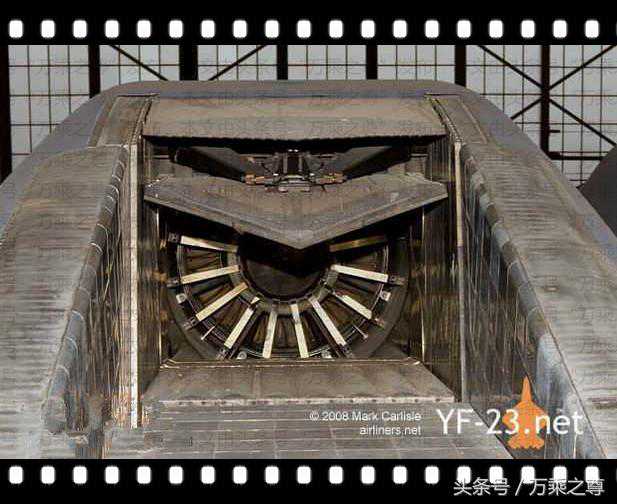

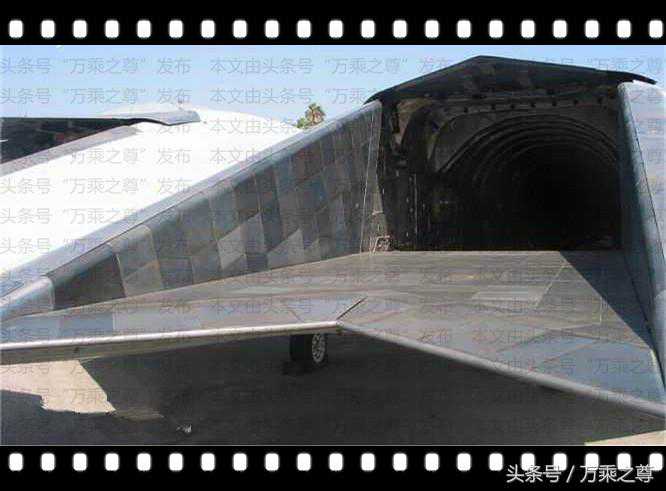

YF23的尾喷口YF-23采用了比F-22更为激进的红外隐形措施，其长长的尾喷管不仅侧面全面遮蔽，喷口采用特殊的单膨胀斜面喷口(SERN)设计，由外露的可动上唇板，与下方延伸到机尾的固定式排气槽板形成一个固定斜面。排气槽是由艾利森开发的Lamilloy高效率钛合金冷却层板制成，层板内蚀刻的孔道可引入发动机排气对喷流进行冷却、可有效降低高温燃气温度，

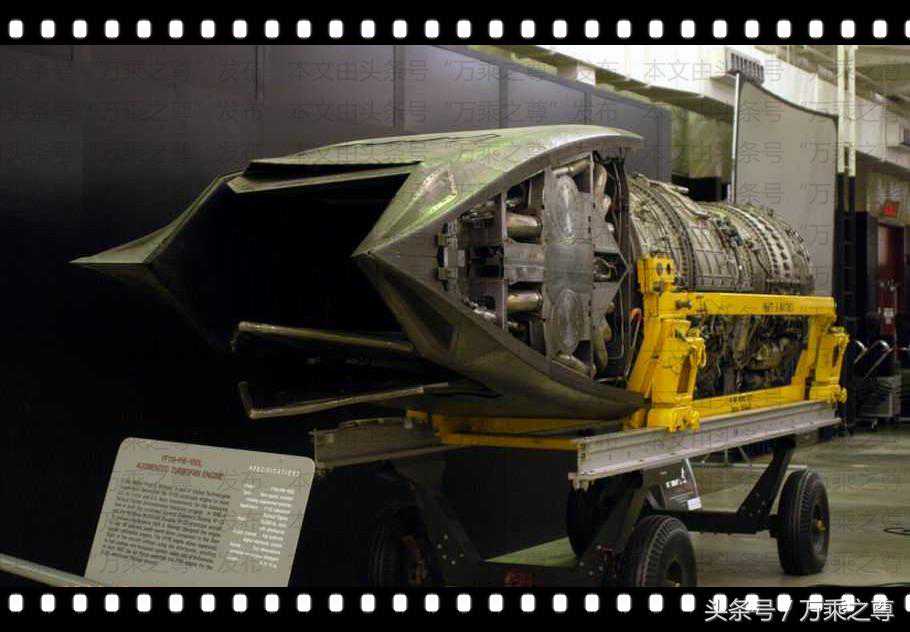

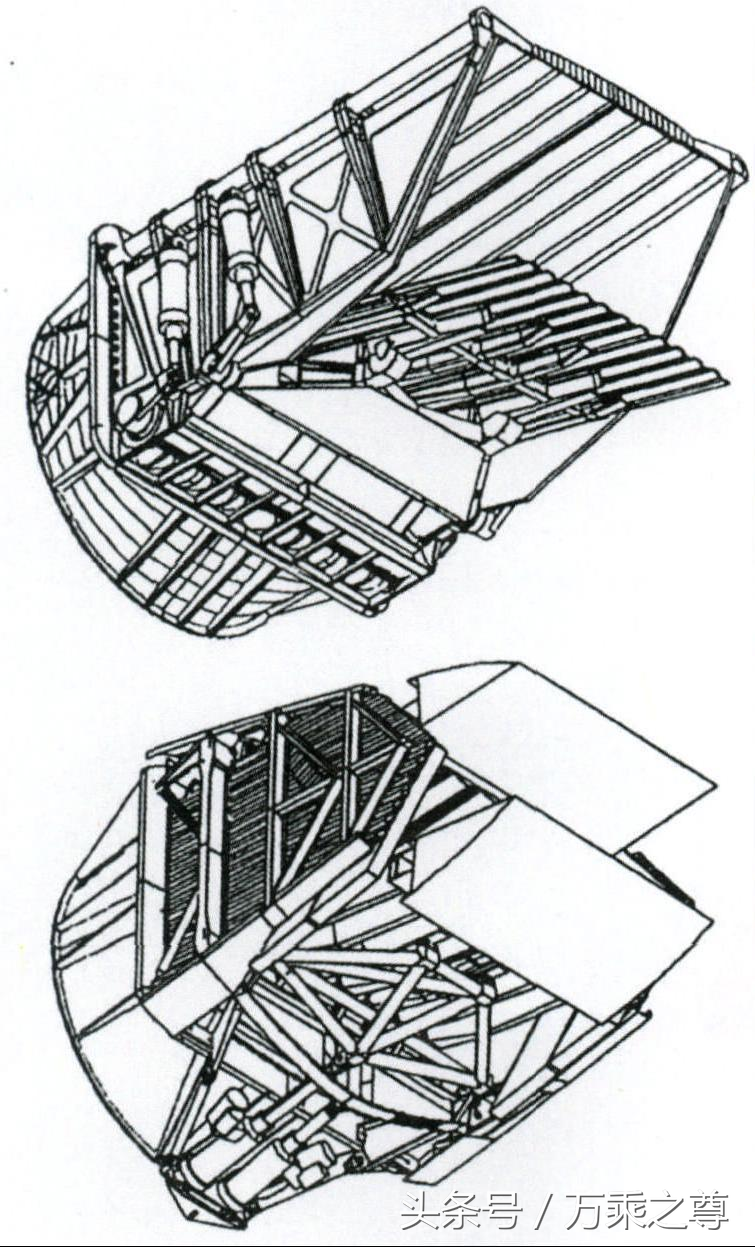

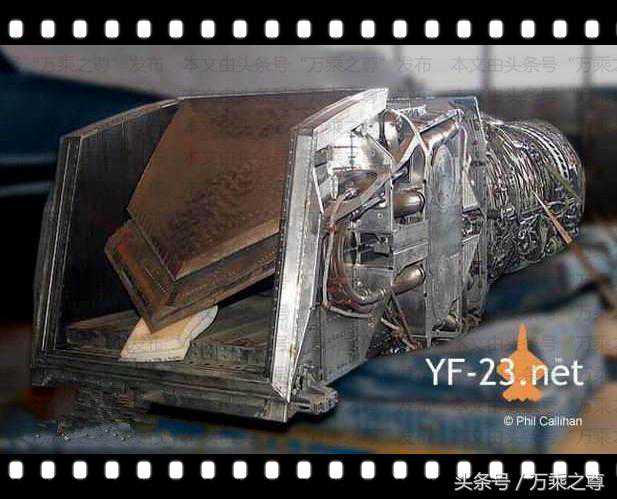

由于YF-22与YF-23两种原型机分别采取不同的喷口设计，故GE与普惠两家发动机商，也需随之提供两种喷口供两种原型机使用。图为GE设计的两种YF120喷口，上为供使用的喷口，上下两片可动式唇板的连动可提供矢量推力功能:下为供YF-23使用，下唇板为固定式，可动的上唇板仅能调节喷口出口截面积，没有矢量推力

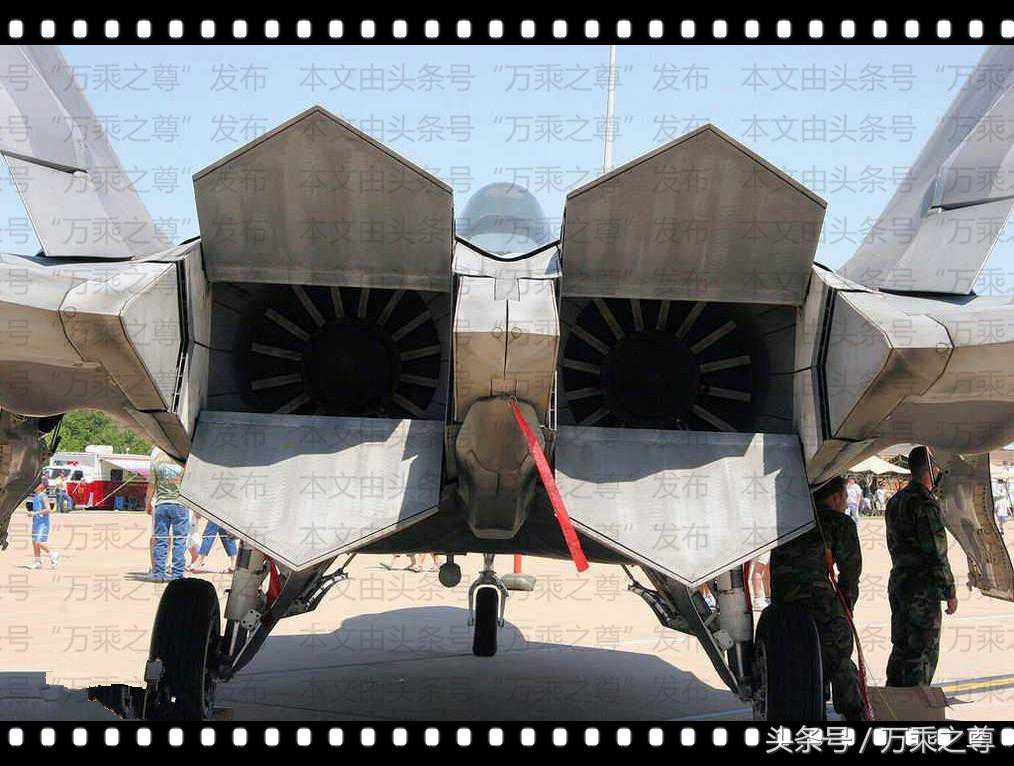

F22的
F35的，这个转弯机构和苏联的雅克41一模一样
